氯化钙三效蒸发系统
来源：本站日期：2023-04-24 03:06:38 浏览：1649
氯化钙三效蒸发系统是对氯化钙溶液进行物料、能量衡算，得出的工艺路线，康景辉蒸发器小编和大家一起聊聊氯化钙三效蒸发系统工艺设计。
一、氯化钙溶液的特点
氯化钙溶液是45%浓度的液体氯化钙产品，工艺方案是利用其副产品稀盐酸与石灰石反应，经过PH酸碱度调节、沉淀等预处理得到20%的氯化钙原料液，经过蒸发单元操作后，得到45%浓度的液体氯化钙产品。
氯化钙溶液的沸点随浓度的升高而升高。将原料液浓缩为45%氯化钙溶液，氯化钙溶液的沸点升高了约25℃左右。
二、氯化钙三效蒸发系统设备和管道材质的选择
目前用于氯化钙浓缩工段设备和管道比较多的材料为316L、2205双相不锈钢和钛材。
316L不锈钢具有良好的抗腐蚀性能，但在含C1的溶液中会发生点蚀，设备易腐蚀穿孔泄露，给生产带来很大的隐患。
2205双相不锈钢是由奥氏体和铁素体两相组织组成的不锈钢精品品种,其耐氯化物腐蚀性能、耐点蚀性能和力学性能优于316L不锈钢。
钛材为目前材料中耐Cl腐蚀的材料，但钛材价格昂贵，制造成本高，是2205双相不锈钢的4~5倍。
在本项目中氯化钙为强酸弱碱盐，其水溶液为微酸性，在pH酸碱度为5~6之间，综合考虑经济成本，在与氯化钙溶液接触的降膜蒸发器和其它换热设备的管程材料采用钛材外,其他配件全部采用2205双相不锈钢，一次蒸汽管道为过热蒸汽，采用20#碳钢，而一、二、三效蒸发的二次饱和蒸汽的管道，由于会夹带少量的氯离子，且C1含量低于10mg/L，选用316L不锈钢材。这样既能在节省工程投入的同时，保证设备有效持久安全地运行。

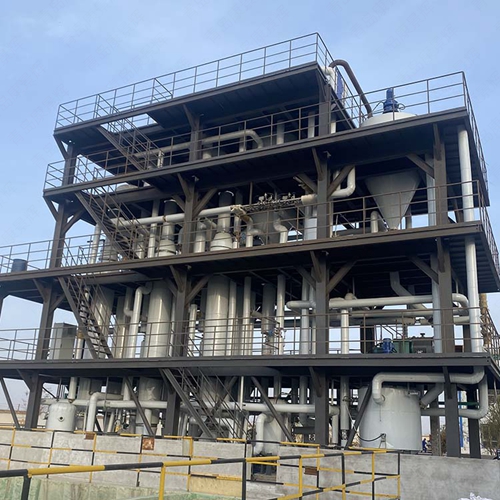

三、氯化钙三效蒸发系统
通过康景辉MDP蒸发器设计软件计算优化，设计的并流三效蒸发系统，将氯化钙溶液预热，热泵的迸射系数设置，抽汽位置设置在第1效时的节省的生蒸汽，比普通的三效蒸发系统节约生蒸汽，其节能效果明显。目前，这套工艺装置已投产，运行良好，各项指标符合要求，经济效益显著。
